Remise en état d'une montre à verge.

Bonjour à tous.
Comme promis dans un autre post, je vais tacher de faire un petit reportage sur la remise en état d'un mouvement à verge.
Je ne suis pas horloger, et le but du post est que tout le monde intervienne, en posant des questions et en faisant des commentaires sur la suite des opérations. Alors, n'hésitez pas!
Je vais essayer de mettre un maximum de photos, mais n'ayant pas d'appareil très performant, je m'excuse d'avance de la piètre qualité de certains clichés.

Allez, c'est parti!

La patiente est une montre à verge, probablement milieu XIXéme, achetée sur la baie pour pas cher. Et on comprend pourquoi!


Boîtier en métal blanc, très crasseuse, la montre n'est pas très attirante, mais c'est un bon exemple de ce que l'on trouve généralement avec un petit budget.




Vue du mouvement ne fonctionnant pas
Premier diagnostic: la chaîne est cassée au niveau du crochet de barillet. Sur les montres à verge, c'est chose courante. En fait, plus qu'une faiblesse de la chaîne en elle même, la rupture est presque toujours due à une défaillance du système d'arrétage: l'usure des trous de pivotement au niveau de la fusée et du barillet font que l'on se retrouve avec un jeu latéral et en hauteur trop important. Combiné à un remontage trop "viril", le bec d'arretage finira par passer au dessus ou sous le levier, entraînant la rupture de la chaîne.
Il sera donc important de bien contrôler et corriger si nécessaire, l'ensemble arrétage-fusée-barillet.

Le balancier est totalement immobile, impossible de le faire osciller en bougeant le mouvement, bien que les pivots ne semblent pas cassés. On verra pourquoi après.
Un petit bout de papier est glissé sous le petit pont situé à côté du coq: il faudra corriger afin de donner un ébat suffisant à la roue.


Vue latérale du mouvement: Pas de casse au niveau des pivots, c'est une bonne chose! Quelques points de rouille, mais rien de catastrophique.
Par contre, le carré de la chaussée est totalement "bouffé". Il faudra certainement remplacer la chaussée.


Vue sous le cadran: On voit que la cadran a été remplacé. D'autres trous ont été percés pour ses pieds. On remarque que les 4 emplacements des piliers de la platine ont été martelés. Malgré cela, la cage est branlante, et il va falloir reriver les piliers. Le carré de remontage n'est plus très... carré! Il faudra également le reprendre.
L'examen des trous de pivotement laisse apparaître que la plupart d'entre eux sont trop grand et/ou ovalisés. Il va y avoir des bouchons à poser!


Voila pour la présentation de la patiente, et des principaux défauts, visible à ce stade.
La suite plus tard.

salut chris,

bizarrement j'étais persuadé que tu étais pro...

Mais ta gentillesse et ta disponibilité pour tous le monde aurai du me mettre la puce a l'oreille

merci pour ce reportage que je vais suivre avec attention!

Bonjour à tous!

Merci à toi Plume! C'est sympa.

Bon, nous allons continuer, en finissant le démontage du mouvement.
On retire donc la petite platine. Il n'ont pas fait dans la finesse lors du remplacement du cadran, comme en témoignent les creusures faites à la lime, pour goupiller les pieds de cadran.
Des huiles séchées, quelques points de rouille, mais rien de catastrophique.


Démontage du coq de la petite platine. On comprend pourquoi le balancier n'oscillait pas! Le piton du spiral est sorti de son trou. Il faudra resserrer légèrement ce dernier afin d'éviter que cela ne se reproduise.


On voit sur que le barillet a frotté sur la grande platine. L'usure des trous du barillet et de son couvercle, a fait qu'il a pris beaucoup trop de jeu. Il faudra absolument corriger ce défaut en resserrant les trous. Comme en témoignent les différents trous martelés, la montre a bien vécu, et elle n'en est pas à sa première révision


En démontant les ponts de rouage de la grande platine, on voit (pas très bien car la photo n'est pas terrible!) que dans le passé, suite à un bris de pivot, un horloger a pallié au problème en tournant un nouveau pivot dans le tigeron de l'axe. L'axe ayant été raccourci, et il a donc rebouchonné le pont en laissant dépasser le bouchon de la surface du pont.
On trouve fréquemment ce genre de réparation, qui évitait d'avoir à repercer le tigeron pour y planter un nouveau pivot.
L'examen du coq montre la même réparation: suite à la casse du pivot supérieur du balancier, un bouchon a été rivé directement dans le coq.



L'examen de la chaîne montre qu'elle a été réparée. Le problème est qu'un horloger a greffé un bout de chaîne qui est beaucoup trop épais, et qui force donc sur la fusée. Il faudra donc remplacer la chaîne.

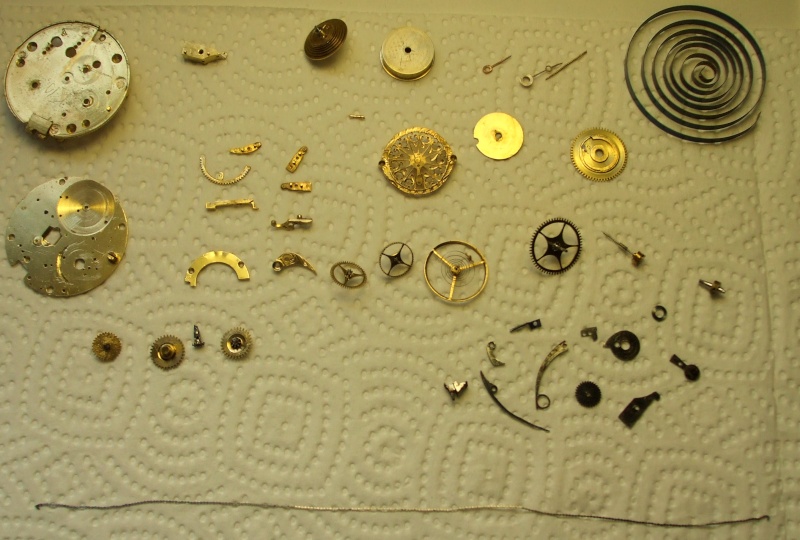

Le démontage étant terminé, on va faire un premier nettoyage afin d'éliminer les vieilles huiles. On pourra alors examiner en détail tous les composants du mouvement.
Avant.

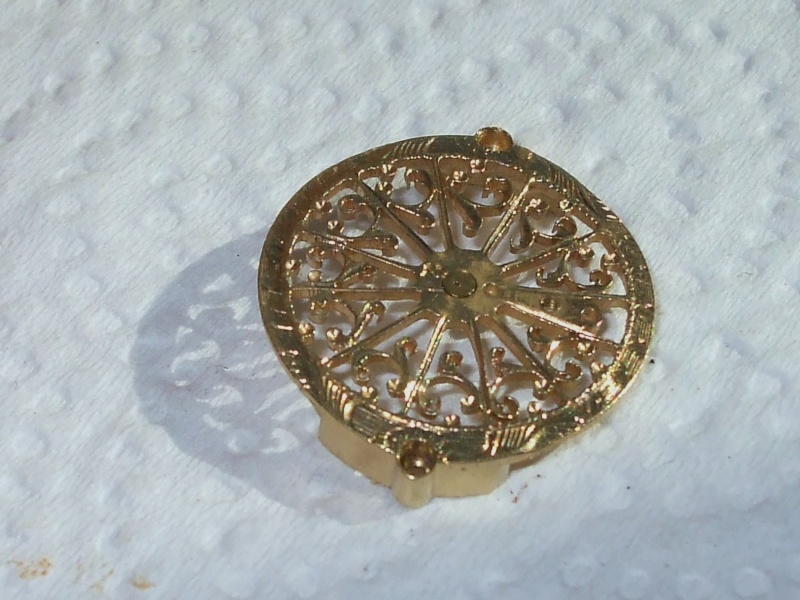

Après.

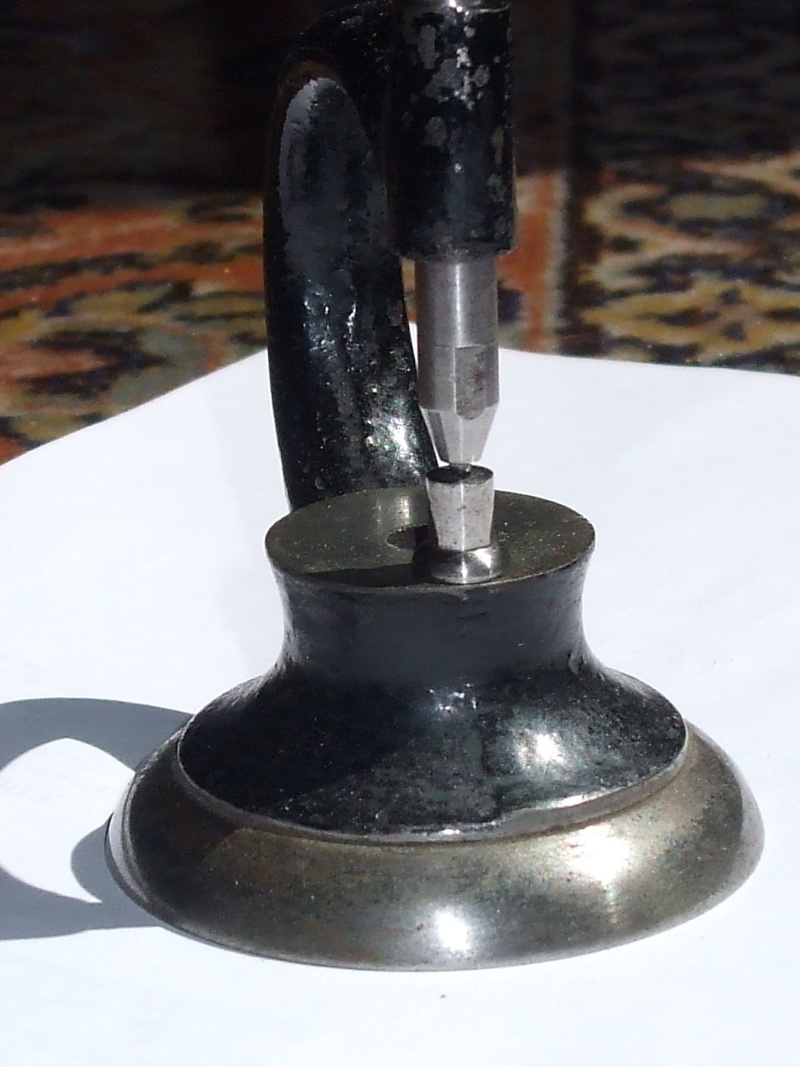

Nous avons vu précédemment que les piliers de la platine étaient branlant. On les rerive donc, avant toute autre intervention, a l'aide de l'indispensable potence à river.



Voila! Les choses sérieuses vont pouvoir commencer.
La suite plus tard.

Purée quel chantier !
Merci de nous montrer ton atelier et ta manière de faire !

Merci beaucoup Christophe pour ce reportage détaillé et très enrichissant
Tiens j'ai aussi déjà rencontré le problème d'un pilier branlant... mais je n'y ai pas touché.
En quoi la potence à river permet-elle d'y remédier ? Le "branlement" n'est-il pas causé par un trou trop gros ?

Bonjour Pianiste.

Un pilier branlant est effectivement dû à un trou légèrement trop grand. Pour comprendre comment on le rerive, je viens de faire quelques photos.
J'ai dérivé un pilier sur une épave, afin de vous montrer comment ils sont fixés sur la platine.



Les trous de la platine destinés à recevoir les piliers présentent des encoches (généralement 6). A la fabrication, les piliers étaient introduits dans les trous. Ils dépassaient légèrement du niveau de la platine. Cet excèdent était alors martelé, et la matière repoussée dans les encoches de la platine. Le pilier était ainsi solidement rivé, et il lui devenait impossible de tourner dans son trou.


Donc, en cas de pilier branlant, on va simplement le remarteler afin de le reriver fermement.

Génial ! Avant de le remarteler, tu dérives quand même le pilier ou c'est inutile ?

Bonjour.
Pour reriver les piliers, il ne faut pas les enlever. Sur les photos précédentes, je l'ai retiré pour montrer la manière dont ils sont fixés.
Il suffit simplement de les remarteler, en ayant bien soin de prendre appuis sur la partie ou la petite platine repose (surtout pas sur l'extrémité percée pour la goupille de maintient de la platine!), comme sur la photo suivante.



Suite des opérations. Nous allons nous occuper de la partie motrice:barillet-fusée-arretage.
Les trous du barillet et de son couvercle sont devenus trop grand, ce qui occasionne son frottement sur la platine, comme il a été remarqué au démontage.
Plutôt que de les rebouchonner, j'ai choisis de les resserrer, les trous n'étant que légèrement trop grand.
Pour ce faire, on utilise la potence à resserrer les trous.


Les différents outils pour resserrer. La partie arrondie est montée sur ressort, et elle peut donc rentrer dans le corps de l'outil. Elle permet simplement un centrage parfait de l'outil dans le trou à resserrer.


Le barillet en place sur la potence.


Le résultat: l'outil a produit une creusure circulaire et à repoussé la matière vers l'intérieur du trou. On réajuste ensuite, avec un alésoir, le diamètre du trou pour que l'arbre y soit libre, mais sans jeu.


On procède de la même manier pour le couvercle. Pour la fusée, on resserre le trou de la grande platine. Par contre, pour son pont sur la petite platine, le trou étant vraiment trop grand et ovalisé, j'ai procédé à son bouchonnage (je détaillerai le bouchonnage plus tard).

Le résultat: fusée et barillet tournent parfaitement à plat, sans risquer de venir frotter sur les platines, et avec le minimum de jeu en hauteur.


Pour la suite des opérations, il faudra attendre car je n'aurai pas le temps cette semaine!
N'hésitez pas à poser des questions et/ou à comparer avec votre propre manière de procéder.
Amicalement

Très bonne explication de la méthode de travail rationnelle.



Au passage, autant polir (brunir) l'intérieur du barillet (ils sont souvent marqués sur les montres à verge) pour un meilleur glissement du ressort.

je dirais même didactique

re

Je ne savais pas que les trous du ressort et de la fusée pouvaient s'agrandir à ce point. Je pensais que ce problème était plutôt propre aux roues qui tournent plus rapidement, comme la roue de rencontre. Comme quoi !
Encore une question à propos des piliers : c'est la potence à river (qu'on voit sur cette photo je suppose) qui te permet de les marteler ?



Il faudrait vraiment que je trouve ces précieux outils

Reparatheure a écrit:

Très bonne explication de la méthode de travail rationnelle.



Au passage, autant polir (brunir) l'intérieur du barillet (ils sont souvent marqués sur les montres à verge) pour un meilleur glissement du ressort.

Comment faire pour les brunir ? A l'intérieur des barillets, je remarque souvent des anciennes graisses vertes très durcies, difficiles à enlever.

On passe un léger coup de "grattoir" fait maison dans un vieux ressort de barillet, les pièces étant serrées dans une pince entonnoir du tour (j'essaierai de faire quelques clichés demain ou mercredi pour illustrer). Une fois la vieille huile verte retirée, on passe un coup de brunissoir (morceau d'acier courbé et trempé revenu jaune paille) de manière à rendre les surfaces d'appui du ressort parfaitement exemptes de griffures, nuisibles au bon développement du ressort et qui provoquent des accoups.

Comme promis, quelques photos prises rapidement pour illustrer:

Choix de la pince entonnoir:


Montage du barillet:


Outil "maison" fait avec un vieux ressort de barillet:


L'encoche sert au passage du crochet de barillet:


On approche l'outil pour bien le positionner:


Une fois bien en place, on commence à tourner:


Si l'outil est bien affûté, le fond sera presque poli, sans marques. On démontera alors le barillet et à l'aide d'un brunissoir courbe, on brunira le fond. Idem pour le couvercle de barillet.

Passionnant ce sujet ! Merci à tous les deux

Merci Mathias, très astucieux ton outil maison fabriqué avec un ressort voilà donc comment venir à bout de cette vieille graisse qui est parfois très tenace...

Bonjour à tous.
Merci à Mathias pour son intervention sur la manière de reprendre les barillets

Ayant un peu de temps, on va s'attaquer au bouchonnage. Tous les trous sont trop grands et ovalisés. On procèdera de la même manière pour poser tous les bouchons.
Après avoir rerivé les piliers de la grande platine, il apparaît que les roues ne sont plus droites entre les platines: il va falloir déplacer légèrement les trous de la petite platine.

On centre donc le trou de la grande platine sur le burin fixe. On voit sur la photo la pointe de centrage


Une fois parfaitement centré sur le trou, la platine est serrée a l'aide des trois chiens du plateau.

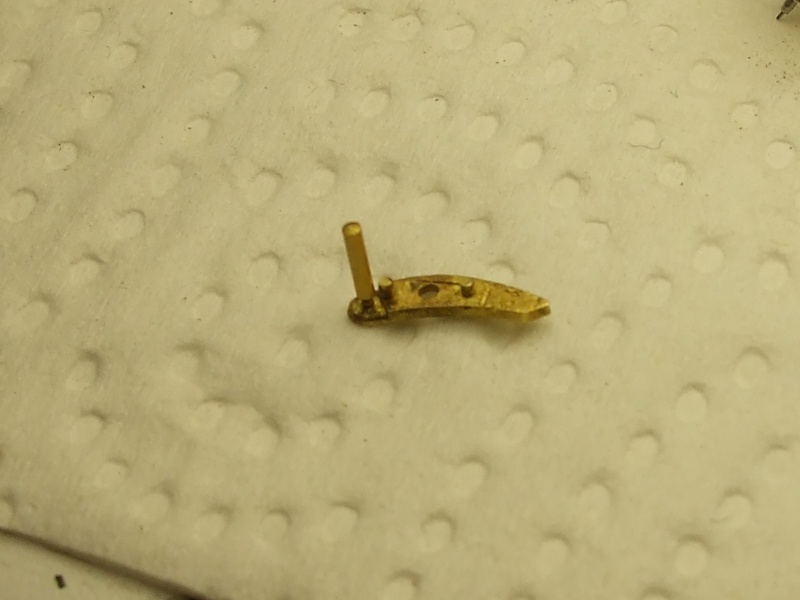

Sur le pont de la petite platine, le trou, qui doit être légèrement déplacé, a été rebouché avec une goupille. Je rebouche afin que le foret n'ait pas tendance a venir glisser dans l'ancien trou.


La petite platine, avec son pont rebouché, et alors remise en place sur la grande et fixée à l'aide de ses 4 goupilles. Il n'y a alors plus qu'à percer le pont afin d'introduire le nouveau bouchon.
Ce nouveau bouchon est choisi, de manière à ce que le pivot y entre avec un très léger jeu (le trou du bouchon va avoir tendance à se resserrer lors de son rivage dans le pont).


On équarrit le trou percé dans le pont, de manière à ce que le bouchon y rentre à force. Les bouchons, qui sont coniques, sont introduits depuis l'intérieur.


Une fois le trou au bon diamètre, on prend bien soin de chanfreiner les bords.


Le bouchon est alors introduit à force.


Puis on casse le manche, et on retire la bavure.


L'excedent de bouchon est alors enfoncé à ras du pont à la potence.
On fraisera ensuite, ou bien on tournera en remettant la petite platine sur le burin fixe, l'excèdent de bouchon dépassant vers l'extérieur du pont.
Il n'y à plus qu'a river fermement le bouchon, ainsi mis a la bonne longueur, sur la potence.


On alèse le nouveau bouchon posé, si nécessaire, afin que le pivot tourne parfaitement librement.
On procede de la même manière pour tous les trous de la petite platine a bouchonner.
Il faudra ensuite fixer la petite platine sur le burin fixe, en se centrant sur les trous que l'on a bouchonné, pour effectuer le même travail sur la grande platine.

Il va y avoir du boulot!

Quel boulot ! Ca te prend combien de temps à peu près pour poser un bouchon ?

Je ne comprends pas trop le procédé de centrage : comment fais-tu pour percer le nouveau trou de la petite platine exactement au bon endroit ?
J'ai compris que tu centres le trou de la grande sur le burin fixe puis que tu montes la petite platine, mais c'est à partir de là que je suis bloqué.

Avec un tour bien aligné, le centre de la poupée mobile (donc du foret qui viendra percer la petite platine) est parfaitement aligné avec la poupée fixe sur laquelle est centrée la platine. Sinon il existe un outil plus commode appelé un "outil à planter".

En effet, quel boulot ! Redonner vie à ce mouvement doit forcément être un hobby pour lequel on ne compte pas ses heures : je n'ose pas imaginer la facture que cela doit représenter si on le fait faire par un horloger !
Bravo et merci de nous montrer ton art !

Reparatheure a écrit:

Avec un tour bien aligné, le centre de la poupée mobile (donc du foret qui viendra percer la petite platine) est parfaitement aligné avec la poupée fixe sur laquelle est centrée la platine. Sinon il existe un outil plus commode appelé un "outil à planter".

Ah oui je comprends mieux le tour c'est vraiment l'outil incontournable ! J'espère en trouver un en bon état un jour, ça me plairait beaucoup d'apprendre à m'en servir.

Si seulement j'avais le savoir-faire de Christophe et Mathias, avec de la patience j'arriverais peut-être à sauver mon émaillée à sonnerie qui est toujours dans un triste état

Admin a écrit:

Reparatheure a écrit:

Avec un tour bien aligné, le centre de la poupée mobile (donc du foret qui viendra percer la petite platine) est parfaitement aligné avec la poupée fixe sur laquelle est centrée la platine. Sinon il existe un outil plus commode appelé un "outil à planter".

Ah oui je comprends mieux le tour c'est vraiment l'outil incontournable ! J'espère en trouver un en bon état un jour, ça me plairait beaucoup d'apprendre à m'en servir.

Pour illustrer les propos de Mathias: le tour avec sa poupée mobile équipée pour le perçage.



Le fameux outil à planter: comme le dit Mathias, bien plus rapide à mettre en oeuvre que le tour pour marquer l'emplacement des trous de pivots, mais je ne m'en sers pas car je ne possède pas de perceuse. Je le fais donc directement sur le tour.



A plus.

Très instructif cette restauration Christophe60, vivement la suite, c'est un régal
Et tu es vraiment bien équipé, chapeau

Merci pour le partage

Bonjour à tous!

Non, je ne vous avais pas oublié! Simplement pas le temps...
Tous les trous ont été rebouchonnés, mais il reste le problème du carré de la chaussée complètement bouffé. Rappelez vous:


Après avoir jeté un oeil dans mon (petit) stock de pièces détachées, aucune chaussée de remplacement. J'ai donc choisi de "bidouiller"celle d'origine.
Je commence par couper les restes de l'ancien carré, après avoir mis la chaussée sur un arbre lisse.



Une fois cette partie éliminée, je tourne une portée, afin de rentrer un morceau d'acier dans lequel je reformerai le carré pour l'aiguille des minutes.


Le morceau d'acier a pris la place de l'ancien carré: Il n'y a plus qu'a le river fermement, et à jouer de la lime!


Le résultat.



Il n'y aura plus qu'à tout bien nettoyer, à remonter, et à regler.
Je vous mettrai des photos quand ce sera terminé.
bonne soirée à tous.
Amicalement.

miam!!!

merci pour le partage. ça fait du bien de voir ce genre de resto!
